產品特點
? 支持32位5V PCI總線
? 16位A/D分辨率
? 最高100 kS/s的采樣率(PCI-9114DG）
? 最高250 kS/s的采樣率(PCI-9114A-DG及PCI-9114A-HG)
? 32通道單端或16通道差分模擬輸入
? 雙極性或單極性模擬輸入范圍
? 板載1 k采樣點A/D FIFO
? 可編程增益：
? x1, x2, x4, x8 (PCI-9114DG及PCI-9114A-DG)
? x1, x10, x100 (PCI-9114A-HG)
? 模擬輸入通道自動掃描
? 16通道隔離數字輸入及16通道隔離數字輸出
? 數字輸入及輸出帶2500V RMS 光隔
? 1通道16位通用定時/計數器
? 37針D-Sub接口電源支持+12V和-12V電源輸出
? 板載可恢復保險絲，用于電源輸出保護
? 緊湊型，半高PCB
產品介紹

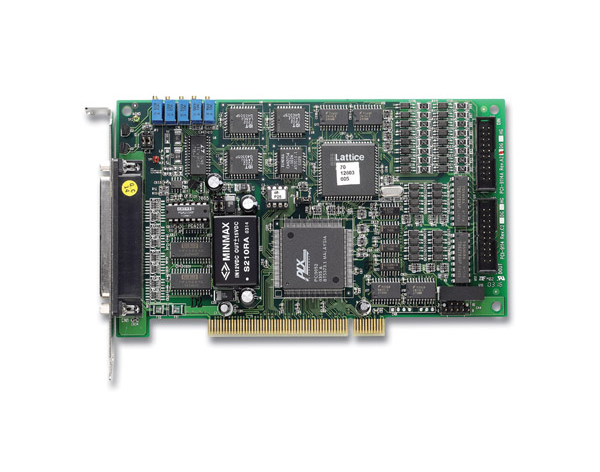

凌華采集卡PCI-9114是32通道、16位高分辨率多功能DAQ卡，特點在于模擬輸入的靈活配置。此產品分為兩類：正常增益版本和高增益版本。兩個版本都可為雙極性和單極性輸入提供4種可編程輸入范圍。PCI-9114DG/HG產品A/D的采樣率為100kS/s，分辨率16位，而PCI-9114A-DG/HG產品的采樣率高達250 kS/s，分辨率16位。此產品支持自動模擬輸入掃描，提供8通道差分模擬輸入，以提供良好的降噪效果；另外還提供16通道單端模擬輸入。
PCI-9114還配備1通道16位通用定時器/計數器、16通道隔離數字輸入及16通道隔離數字輸出。凌華PCI-9114擁有高性價比、可靠的數據采集能力，是各種應用的理想選擇。
16路AI（32位，100KS/s），32路DIO，1路計數器/定時器（32位），PCI 多功能I/O設備。
PCI-9114DG提供了模擬I/O、數字I/O和1個32位計數器/定時器，用于PWM、編碼器、頻率、事件計數等。 該設備利用即插即用、中斷共享的PCI總線和多核優化的驅動程序和應用軟件，提供了高性能表現。 該設備為自動化、研究、設計驗證/測試到制造測試等各種應用提供了低成本的可靠DAQ功能。 隨附的PCI-911DG驅動程序和配置實用程序簡化了配置和測量。例：PCI9114DG數據采集卡在監控系統上的應用。
16路AI（32位，250KS/s），32路DIO，1路計數器/定時器（32位），PCI 多功能I/O設備。
PCI-9114A-DG提供了模擬I/O、數字I/O和1個32位計數器/定時器，用于PWM、編碼器、頻率、事件計數等。
16路AI（32位，250KS/s），32路DIO，1路計數器/定時器（32位），PCI 多功能I/O設備。
PCI-9114A-HG提供了模擬I/O、數字I/O和1個32位計數器/定時器，用于PWM、編碼器、頻率、事件計數等。
產品規格
| 模擬輸入 |
通道數：32路單端或16路差分 分辨率：16位 轉換時間： • 10 μs (PCI-9114DG & PCI-9114HG) • 4 μs (PCI-9114A-DG & PCI-9114A-HG) 最大釆樣率：

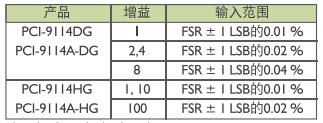

輸入范圍(可軟件編程)：
精度：
輸入耦合：直流(DC) 過壓保護：連續±35V 輸入阻抗：1GΩ 觸發模式：軟件、定時及外部觸發(5V/TTL兼容) FIFO緩存大小：1k采樣點 數據傳輸：輪詢、中斷 |
| 隔離數字輸入 |
通道數：16 輸入類型：電壓 最大輸入范圍：24V，無極性 隔離電壓：2500 Vrms 輸入阻抗：2.4KΩ@0.5W 數據傳輸：程序控制I/O
數字邏輯電平的輸入： • 0-24V，無極性 • 高電圧：5-24V • 低電壓：0- 1.5V |
| 隔離數字輸出 |
通道數：16 輸出類型：開路射極達林頓晶體管 輸入范圍：5-35 V 隔離電壓：2500 Vrms 灌電流 • 單個通道350 mA @ 100%負載 • 所有通道260 mA@ 10%負載 功耗：每芯片最大I.47W(8DO通道) 數據傳輸：程序控制I/O |
| 輸出功率 |
輸出電壓：+12V和-I2V 可恢復保險絲保護：500mA |
| 功能I/O |
計時器/計數器的通道數：1 計時器/計數器的分辨率：16位 兼容性：5V/TTL 基本時鐘頻率：2 MHz，外部時鐘2MHz |
| 通用規格 |
I/O接口： • 37針D-Sub孔型插座 • 20針帶狀插頭x2 數據輸出方式：輸入通道自動掃描 工作溫度：0°C至55°C 存儲溫度：-20°C至80°C 相對濕度：5%至95%,非凝露 電源要求：
• +5V：典型600mA • +12V：典型100mA 尺寸(不包括連接器)：175 mmx 107 mm |
選購指南
|
訂購 |
|
PCI-9114DG：32通道16位100 kS/s正常增益多功能DAQ卡 PCI-9114HG：32通道16位100 kS/s高增益多功能DAQ卡 PCI-9114A-DG：32通道16位250 kS/s正常增益多功能DAQ卡 PCI-9114A-HG：32通道16位250 kS/s高增益多功能DAQ卡 |
|
接線端子板 |
|
DIN-37D-01：帶1個37針D-Sub接口，標準導軌安裝 DIN-20P-01：帶1個20針帶狀連接器，標準導軌安裝 ACLD-9137-01：通用接線端子板，帶I個37針D-Sub插頭 ACLD-9188-01：通用接線端子板，帶2個20針帶狀連接器和1個37針D-Sub接口 |
|
操作系統 |
|
• Windows Vista/XP/2000/2003 • Linux |
|
軟件支持 |
|
• AD-Logger • VB.NET/VC.NET/VB/VC+ +/BCB/Delphi • DAQBench |
|
驅動 |
|
• DAQPilot，支持Windows • DAQPilot，支持LabVIEW™ • DAQ-MTLB，支持MATLABR • PCIS-DASK，支持Windows • PCIS-DASK/X，支持Linux |

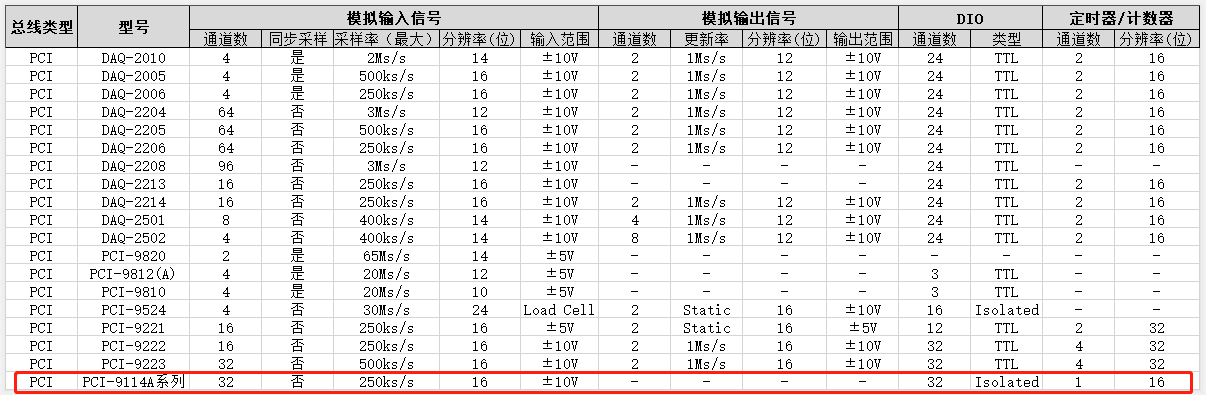

PCI數據采集卡對比
更多采集卡選型
